可返工 加热/常温固化双组份3W导热灌封胶

关键词：导热灌封胶水，胶粘剂（胶水，粘接剂），胶接工艺，胶粘技术

引言：胶接是通过具有黏附能力的物质，把同种或不同种材料牢固地连接在起的方法。具有黏附能力的物质称为胶粘剂或黏合剂，被胶接的物体称为被粘物，胶粘剂和被黏物构成的组件称为胶接接头。其主要优点是操作简单、生产率高；工艺灵活、快速、简便；接头可靠、牢固、美观产品结构和加工工艺简单；省材、省力、成本低、变形小。容易实现修旧利废接技术可以有效地应用于不同种类的金属或非金属之间的联接等。

胶水（胶粘剂）の紹介

一

胶粘剂的组成

现在使用的胶粘剂是采用多种组分合成树脂胶粘剂，单一组分的胶粘剂已不能满足使用中的要求。合成胶粘剂由主剂和助剂组成，主剂又称主料、基料或粘料；助剂有固化剂、稀释剂、增塑剂、填料、偶联剂、引发剂、增稠剂、防老剂、阻聚剂、稳定剂、络合剂、乳化剂等，根据要求与用途还可以包括阻燃剂、发泡剂、消泡剂、着色剂和防霉剂等成分。

1.主剂

主剂是胶粘剂的主要成分，主导胶粘剂粘接性能，同时也是区别胶粘剂类别的重要标志。主剂一般由一种或两种，甚至三种高聚物构成，要求具有良好的粘附性和润湿性等。

2.助剂

为了满足特定的物理化学特性，加入的各种辅助组分称为助剂，例如：为了使主体粘料形成网型或体型结构，增加胶层内聚强度而加入固化剂(它们与主体粘料反应并产生交联作用)；为了加速固化、降低反应温度而加入固化促进剂或催化剂；为了提高耐大气老化、热老化、电弧老化、臭氧老化等性能而加入防老剂；为了赋予胶粘剂某些特定性质、降低成本而加入填料；为降低胶层刚性、增加韧性而加入增韧剂；为了改善工艺性降低粘度、延长使用寿命加入稀释剂等。包括：

1）固化剂

2）增韧剂

3）稀释剂

4）填料

5）改性剂

二

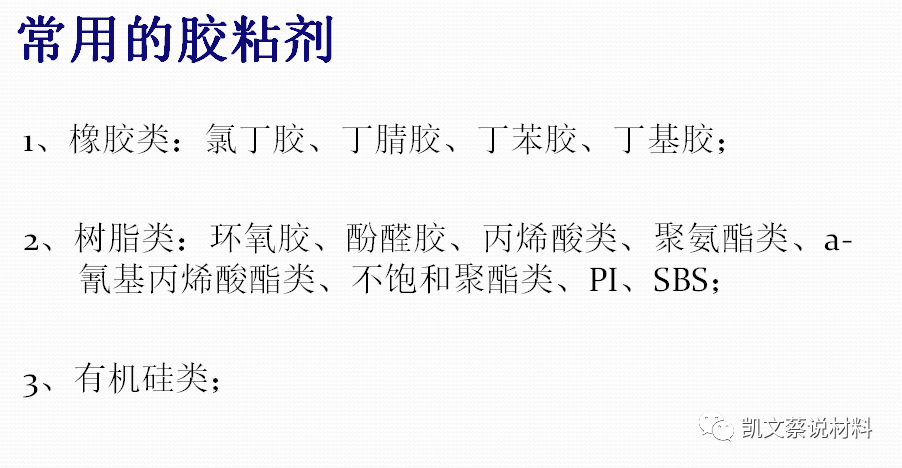

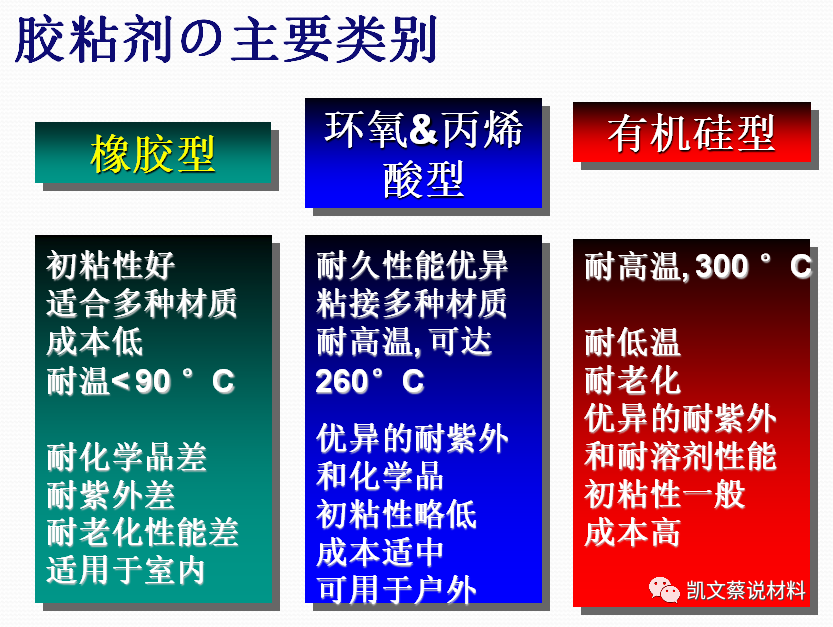

胶粘剂的分类

（一）、按成分来分：

胶粘剂种类很多，比较普遍的有：脲醛树脂胶粘剂、聚醋酸乙烯胶粘剂、聚丙烯酸树脂胶粘剂,聚丙烯酸树脂、聚氨酯胶粘剂、热熔胶粘剂、环氧树脂胶粘剂、合成胶粘剂等等。

1、有机硅胶粘剂

是一种密封胶粘剂，具有耐寒、耐热、耐老化、防水、防潮、伸缩疲劳强度高、永久变形小、无毒等特点。近年来，此类胶粘剂在国内发展迅速，但目前我国有机硅胶粘剂的原料部分依靠进口。

2、聚氨酯胶粘剂

能粘接多种材料，粘接后在低温或超低温时仍能保持材料理化性质，主要应用于制鞋、包装、汽车、磁性记录材料等领域。

3、聚丙烯酸树脂

主要用于生产压敏胶粘剂，也用于纺织和建筑领域。

建筑用胶粘剂：主要用于建筑工程装饰、密封或结构之间的粘接。

4、 热熔胶粘剂

根据原料不同，可分为EVA热熔胶、聚酰胺热熔胶、聚酯热熔胶、聚烯烃热熔胶等。目前国内主要生产和使用的是EVA热熔胶。聚烯烃系列胶粘剂主要原料是乙烯系列、SBS、SIS共聚体。

5、环氧树脂胶粘剂

可对金属与大多数非金属材料之间进行粘接，广泛用于建筑、汽车、电子、电器及日常家庭用品方面

6、脲醛树脂、酚醛、三聚氰胺－甲醛胶粘剂

主要用于木材加工行业，使用后的甲醛释放量高于国际标准。

木材加工用胶粘剂：用于中密度纤维板、石膏板、胶合板和刨花板等

7、合成胶粘剂

主要用于木材加工、建筑、装饰、汽车、制鞋、包装、纺织、电子、印刷装订等领域。目前，我国每年进口合成胶粘剂近20万吨，品种包括热熔胶粘剂、有机硅密封胶粘剂、聚丙烯酸胶粘剂、聚氨酯胶粘剂、汽车用聚氯乙烯可塑胶粘剂等。同时，每年出口合成胶粘剂约2万吨，主要是聚醋酸乙烯、聚乙烯酸缩甲醛及压敏胶粘剂。

（二）、按用途来分：

1、密封胶粘剂

主要用于门、窗及装配式房屋预制件的连接处。高档密封胶粘剂为有机硅及聚氨酯胶粘剂，中档的为氯丁橡胶类胶粘剂、聚丙烯酸等。在我国，建筑用胶粘剂市场上，有机硅胶粘剂、聚氨酯密封胶粘剂应是今后发展的方向，目前其占据建筑密封胶粘剂的销售量为30％左右。

2、建筑结构用胶粘剂

主要用于结构单元之间的联接。如钢筋混凝土结构外部修补，金属补强固定以及建筑现场施工，一般考虑采用环氧树脂系列胶粘剂。

3、汽车用胶粘剂

分为4种，即车体用、车内装饰用、挡风玻璃用以及车体底盘用胶粘剂。

目前我国汽车用胶粘剂年消耗量约为4万吨，其中使用量最大的是聚氯乙烯可塑胶粘剂、氯丁橡胶胶粘剂及沥青系列胶粘剂。

4、包装用胶粘剂

主要是用于制作压敏胶带与压敏标签，对纸、塑料、金属等包装材料表面进行粘合。纸的包装材料用胶粘剂为聚醋酸乙烯乳液。塑料与金属包装材料用胶粘剂为聚丙烯酸乳液、VAE乳液、聚氨酯胶粘剂及氰基丙烯酸酯胶粘剂。

5、电子用胶粘剂

消耗量较少，目前每年不到1万吨，大部分用于集成电路及电子产品，现主要用环氧树脂、不饱和聚酯树脂、有机硅胶粘剂。用于5微米厚电子元件的封端胶粘剂我们可以自己供给，但3微米厚电子元件用胶粘剂需从国外进口。

6、制鞋用胶粘剂

年消费量约为12.5万吨，其中氯丁橡胶类胶粘剂需要11万吨，聚氨酯胶粘剂约1.5万吨。由于氯丁橡胶类胶粘剂需用苯类作溶剂，而苯类对人体有害，应限制发展，为满足制鞋业发展需求，采用聚氨酯系列胶粘剂将是方向。

（三）、按物理形态来分：

1、密封胶

1.1  按密封胶硫化方法分类

（1）湿空气硫化型密封胶

此类密封胶系列用空气中的水分进行硫化。它主要包括单组分的聚氨酯、硅橡胶和聚硫橡胶等。其聚合物基料中含有活性基团，能同空气中的水发生反应，形成交联键，使密封胶硫化成网状结构。

（2）化学硫化型密封胶

双组分的聚氨酯、硅橡胶、聚硫橡胶、氯丁橡胶和环氧树脂密封胶都属于这一类，一般在室温条件下完成硫化。某些单组分的氯磺化聚乙烯和氯丁橡胶密封胶以及聚氯乙烯溶胶糊状密封胶则须在加热条件下经化学反应完成硫化。

（3）热转变型密封胶

用增塑剂分散的聚氯乙烯树脂和含有沥青的橡胶并用的密封胶是两个不同类型的热转变体系。乙烯基树脂增塑体在室温下是液态悬浮体，通过加热转化为固体而硬化；而橡胶-沥青并用密封胶则为热熔性的。

（4）氧化硬化型密封胶

表面干燥的嵌逢或安装玻璃用密封胶主要以干性或半干性植物油或动物油为基料，这类油料可以是精制聚合的、吹制的或化学改性的。

（5）溶剂挥发凝固型密封胶

这是以溶剂挥发后无粘性高聚物为基料的密封胶。这一类密封胶主要有丁基橡胶、高分子量聚异丁烯、一定聚合程度的丙烯酸酯、氯磺化聚乙烯以及氯丁橡胶等密封胶。

1.2 按密封胶形态分类

（1）膏状密封胶

此类密封胶基本上用于静态接缝中，使用期一般为2年或2年以上。通常采用3种主体材料：油和树脂、聚丁烯、沥青。

（2）液态弹性体密封胶

此类密封胶包括经硫化可形成真正弹性状态的液体聚合物，它们具有承受重复的接缝变形能力。弹性体密封胶所使用的聚合物弹性体包括液体聚硫橡胶、巯端基聚丙烯醚、液体聚氨酯、室温硫化硅橡胶和低分子丁基橡胶等。该类密封胶通常配合成两个组分，使用时将两个组分混合。

（3）热熔密封胶

热熔密封胶又叫热施工型密封胶。指以弹性体同热塑性树脂掺合物为基料的密封胶。这类密封胶通常在加热（150～200℃）情况下经一定口型模型直接挤出到接缝中。热施工可改进密封胶对被粘基料的湿润能力，因此对大多数被粘基料具有良好的粘接力。一经放入适当位置，就冷却成型或成膜，成为收缩性很小的坚固的弹性体。热施工密封胶的主体材料主要是异丁烯类聚合物、三元乙丙橡胶和热塑性的苯乙烯嵌段共聚物。它们通常同热塑性树脂如EVA、EEA、聚乙烯、聚酰胺、聚酯等掺合。

（4）液体密封胶

该类密封胶主要用于机械接合面的密封，用以代替固体密封材料即固体垫圈以防止机械内部流体从接合面泄漏。该类密封胶通常以高分子材料例如橡胶、树脂等为主体材料，再配以填料及其它组分制成。液体密封胶通常分不干性粘着型、半干性粘弹性、干性附着型和干性可剥型等4类。根据具体使用部位及要求选择。

1.3  按密封胶施工后性能分类

（1）固化型密封胶

（2）非固化型密封胶

2、按胶粘剂硬化方法分类

低温硬化代号为a;常温硬化代号为b;加温硬化代号为c;适合多种温度区域硬化代号为d;与水反应固化代号为e;厌氧固化代号为f;辐射(光、电子束、放射线)固化代号为g;热熔冷硬化代号为h;压敏粘接代号为i;混凝或凝聚代号为j，其他代号为k。

3、按胶粘剂被粘物分类

4、胶水状态

无溶剂液体代号为1;2有机溶剂液体代号为2;3水基液体代号为3，4膏状、糊状代号为4，5粉状、粒状、块状代号为5;6片状、膜状、网状、带状代号为6;7丝状、条状、棒状代号为7。

5、其它胶粘剂: (不常用到)

金属结构胶、聚合物结构胶、光敏密封结构胶、其它复合型结构胶

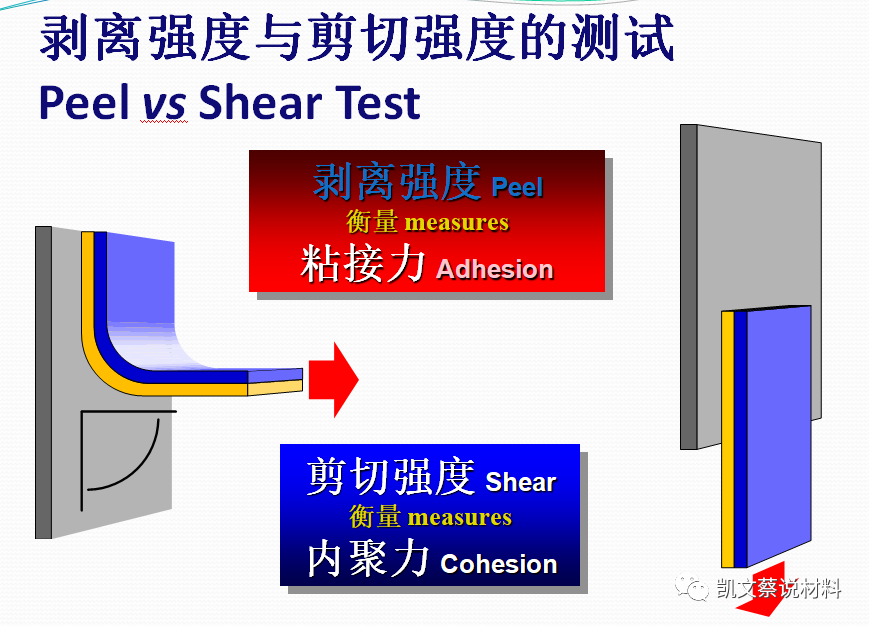

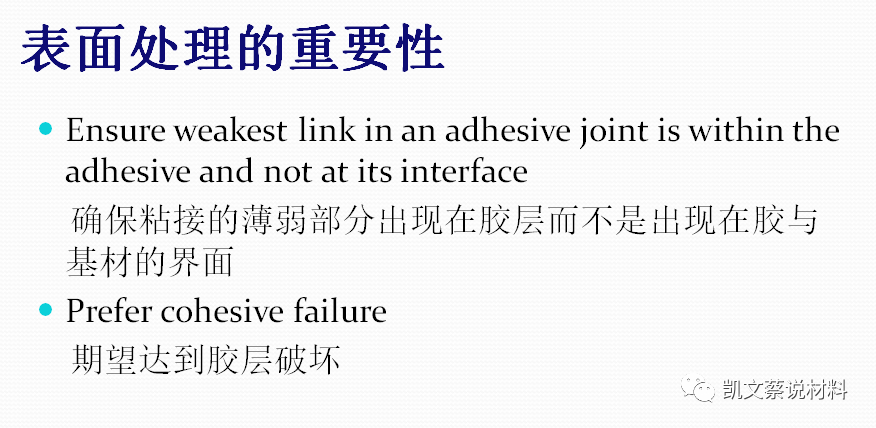

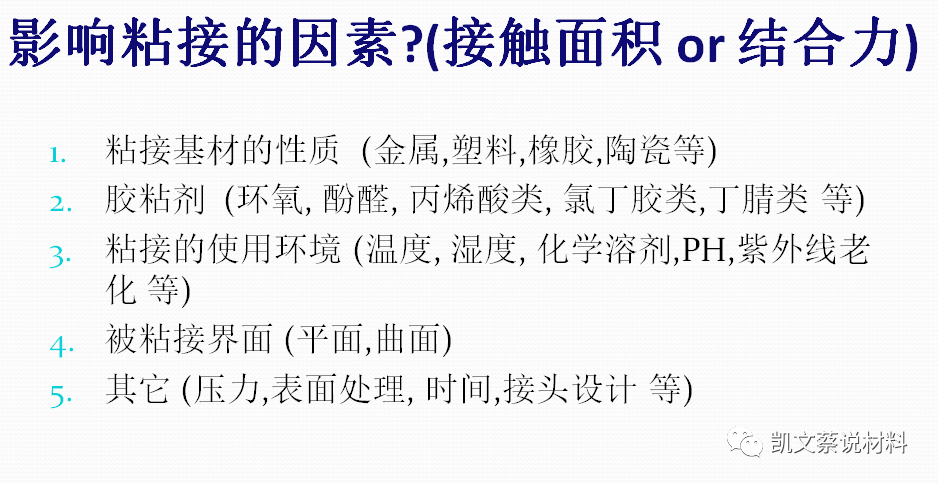

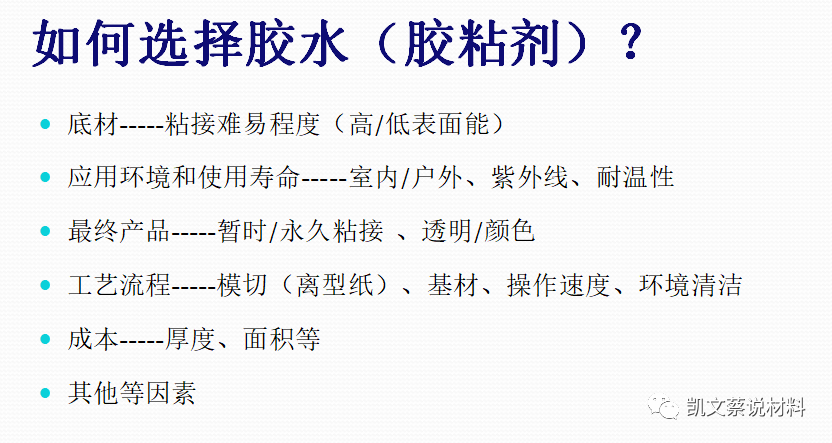

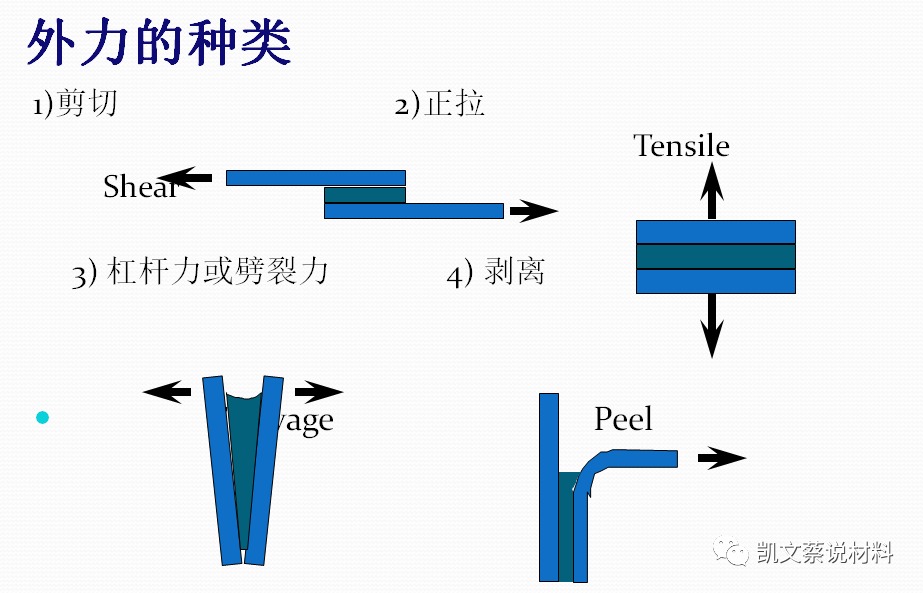

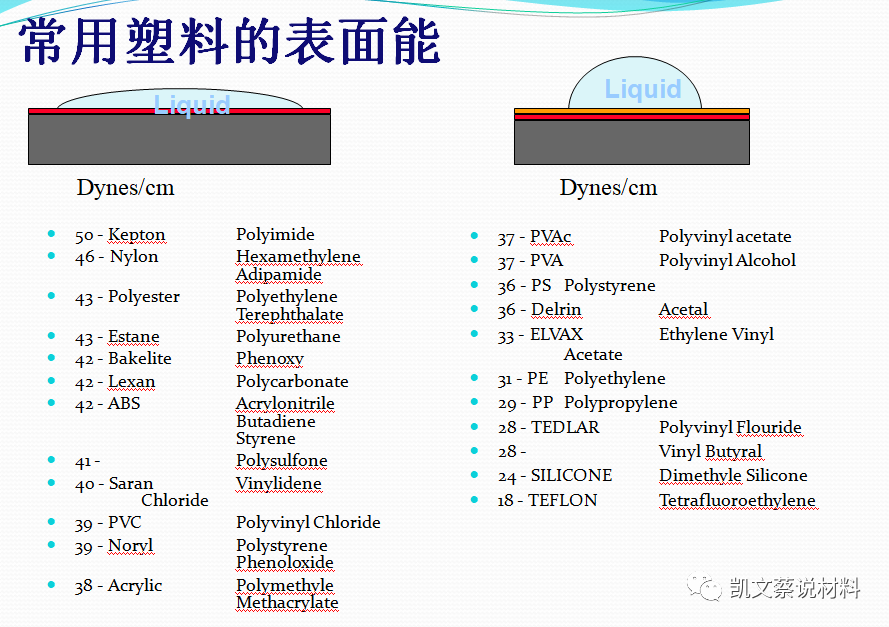

胶水（胶粘剂）技术原理の简介

常用胶粘剂的固化形式

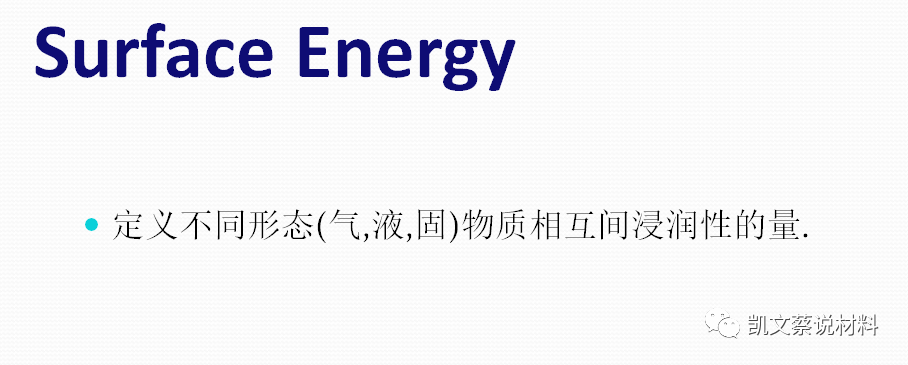

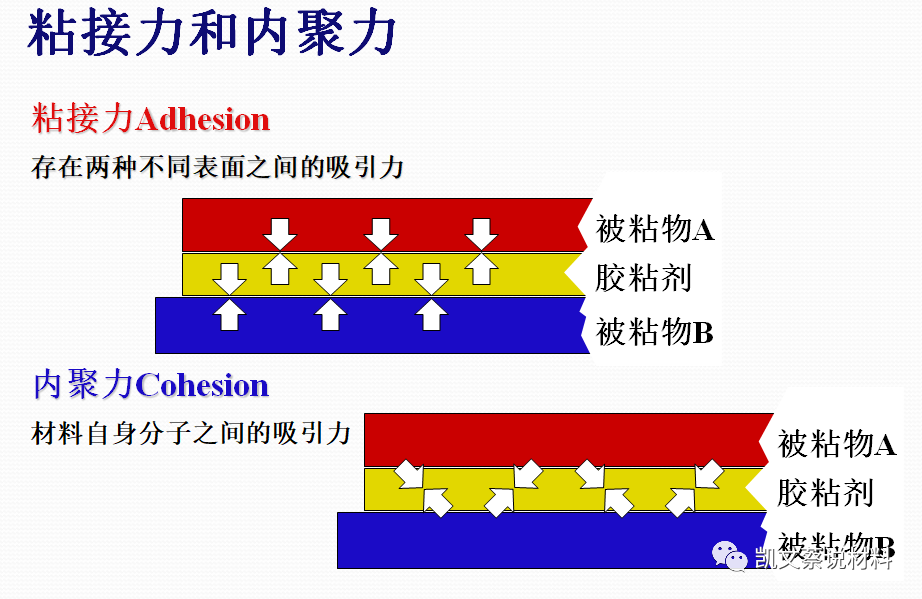

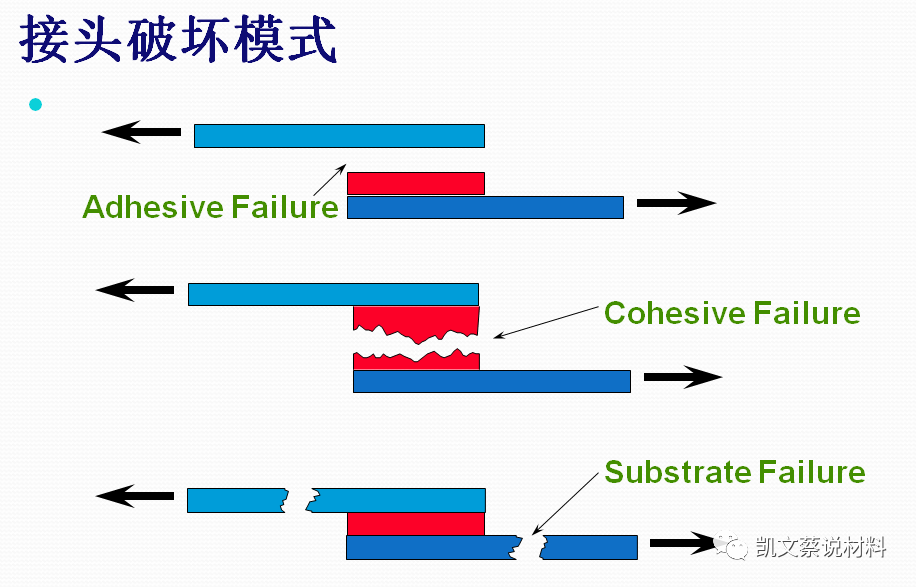

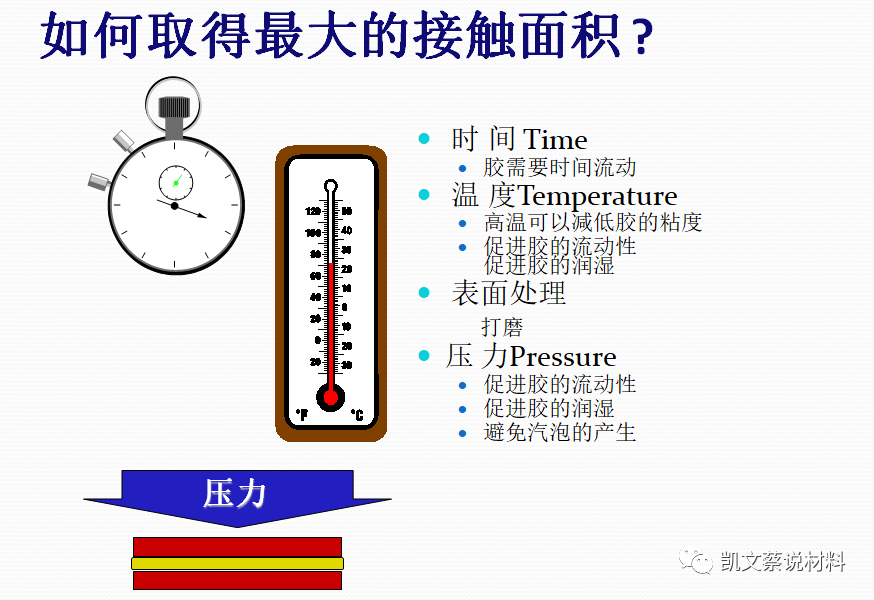

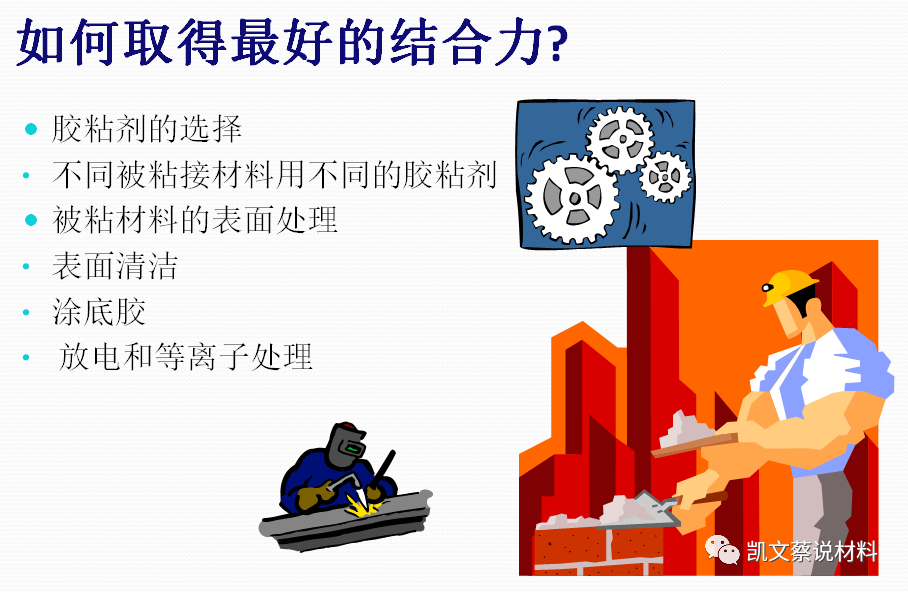

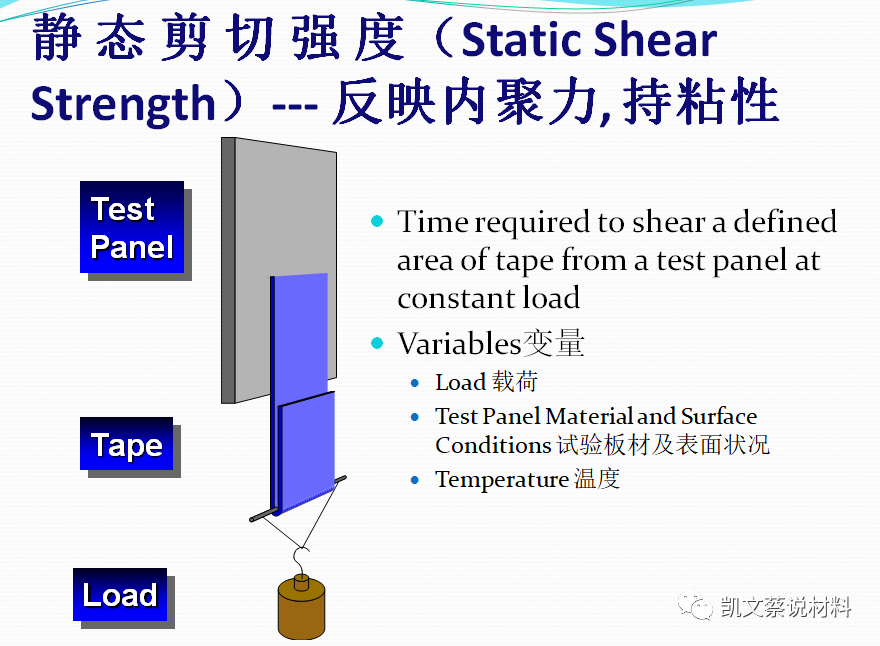

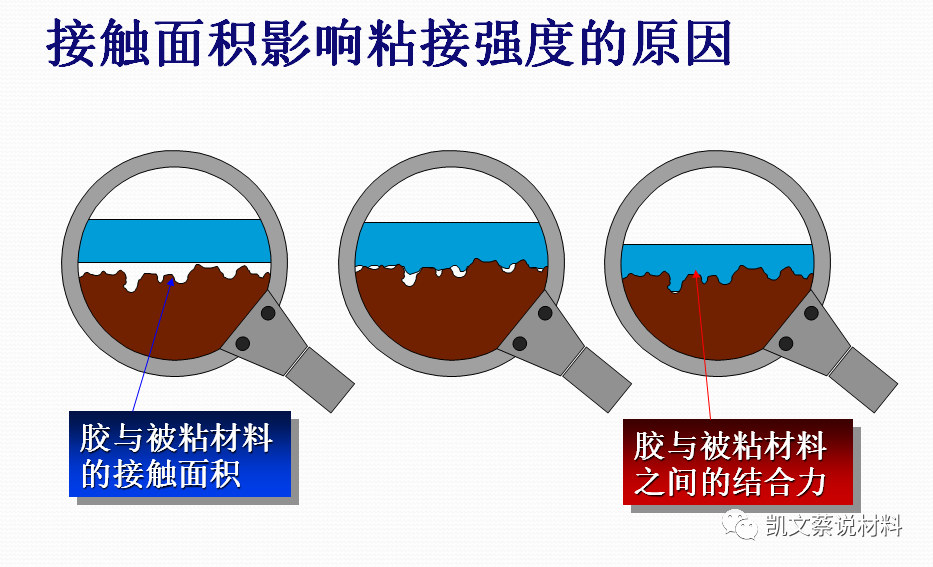

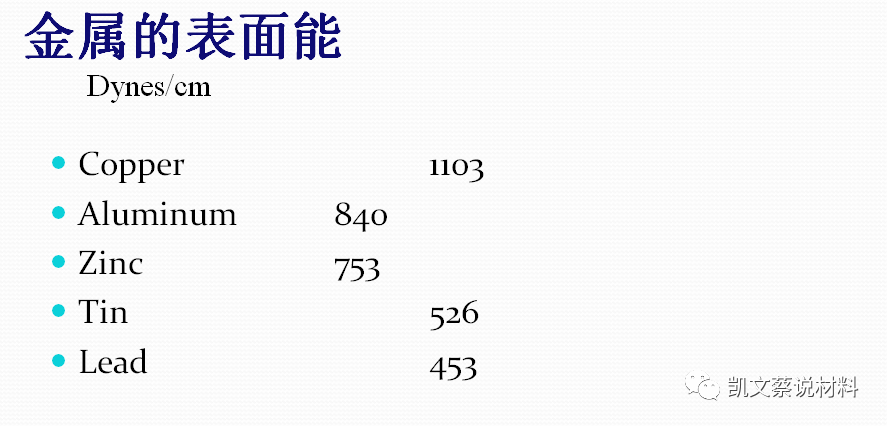

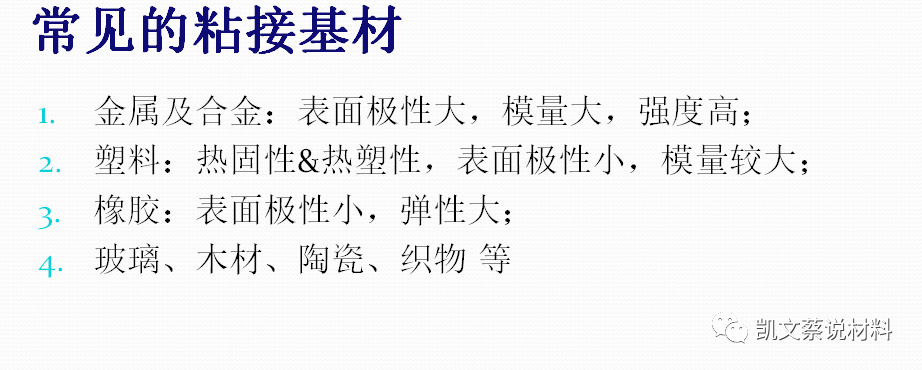

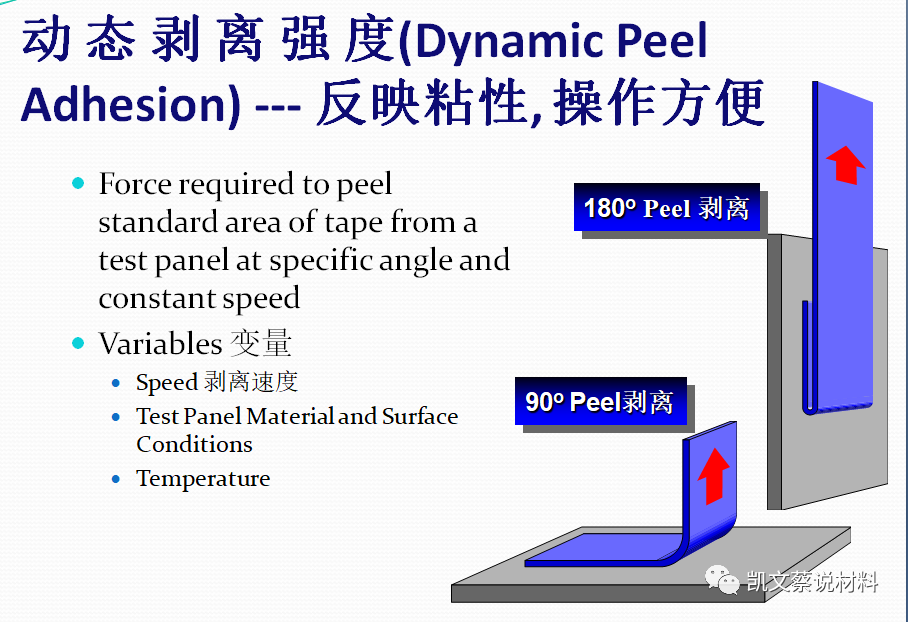

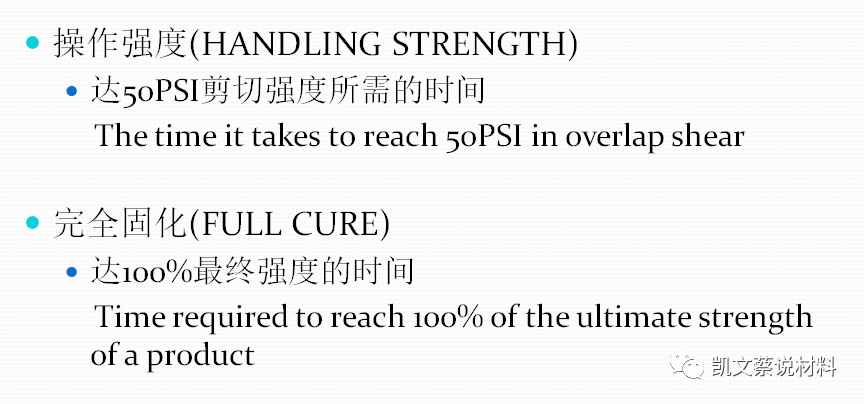

为了便于胶粘剂对被粘物面的浸润，胶粘剂在粘接之前要制成液态或使之变成液态，粘接后，只有变成固态才具有强度。通过适当方法使胶层由液态变成固态的过程称为胶粘剂的固化。而不同的胶粘剂的固化形式则是不同的，接下来，我们就来了解一下常用胶粘剂的固化形式有哪些？

方法/步骤

1溶液型胶粘剂的固化

2乳液型胶粘剂的固化

3热熔胶的固化

4增塑糊型胶粘剂的固化

5反应型胶粘剂的固化

二步固化胶水、双固化胶水、双重固化胶水の紹介

一

二步固化

分两步固化：预固化，本固化。

二

双固化

有两种固化方式，比如：可以加热或UV或常温等。

三

双重固化

需要两种固化方式才能完全固化，比如：先UV后常温，或先UV后加热。

可返工加热常温固化双组份3W导热系数の灌封胶水

1.产品描述

是双组分加成型有机硅胶灌封胶，低粘度，导热性优异，流动性好，常温及加热固化均可:耐高温老化性好，固化后在很宽的温度范围（-60—250℃）内保持橡胶弹性，优良的绝缘性能，具有良好的防水防潮和抗老化性能。

2、典型用途

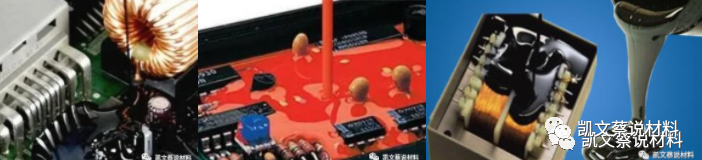

用于一般电子元件器件，电源模块和线路板的灌封保护，以及各种电子电器，驱动电源的灌封，如汽车HID灯模块电源，汽车点火系统模块电源，网络变压器等LED封装。

3.产品特性和优点

1）、双组份；

2）、导热系数3W;

3）、良好粘结性；

4）、高挤出性；

5）、加热或室温固化；

6）、在高温和低温环境下，具有优异的化学和物理性能；

7）、可返工，容易去除。

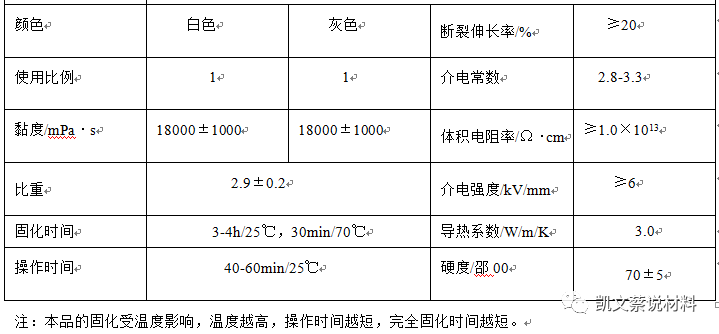

3、产品参数

4、使用说明

广东华创电子材料有限公司专注胶粘剂新材料研发生产，始创于1999年，因为专业相信我们会做得更好！

广东华创电子材料有限公司专注胶粘剂新材料研发生产，始创于1999年，因为专业相信我们会做得更好！
